ベアリング粉砕

クラッチがクタクタになってしまった初期エボ5速ミッションの車両。
故障箇所の察しがつくのでとりあえずミッションオイルの量を確認しますが・・・?
抜いてみます。

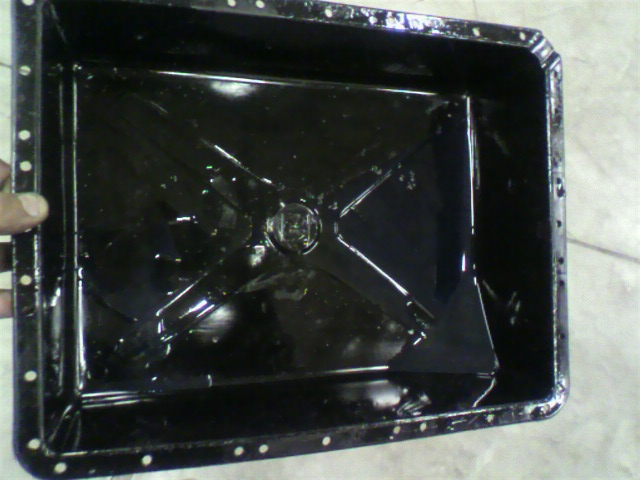

これだけしか入っておりません(ToT)
冬ぐらいにオイル交換したそうですが、もう入っていないに等しいです。。。

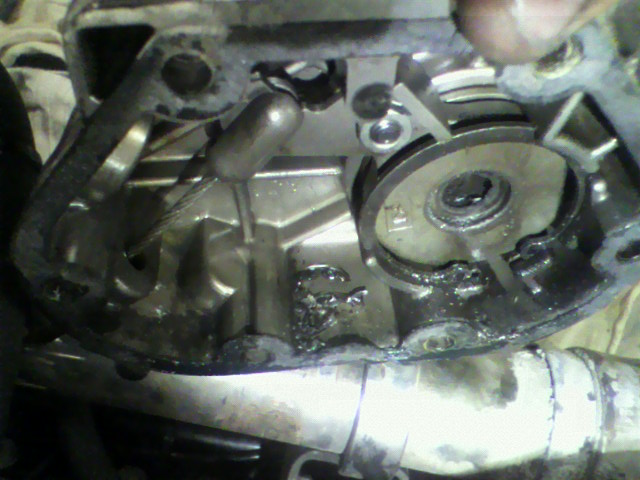

で、分解してみますと、察しのとおりクラッチプッシュロッドスローアウトベアリングが粉砕しております。
部品はカラカラに乾いて軽く錆びています。
それでも走ってたってハーレーすごい!!って感動している場合じゃありません。。

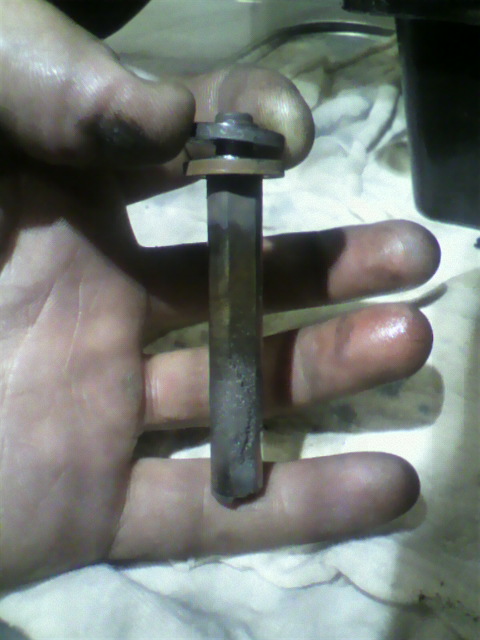

プライマリーの左側からトランスミッションの右側まで、こんな感じの部品構成になっておりますが全て終了しております。

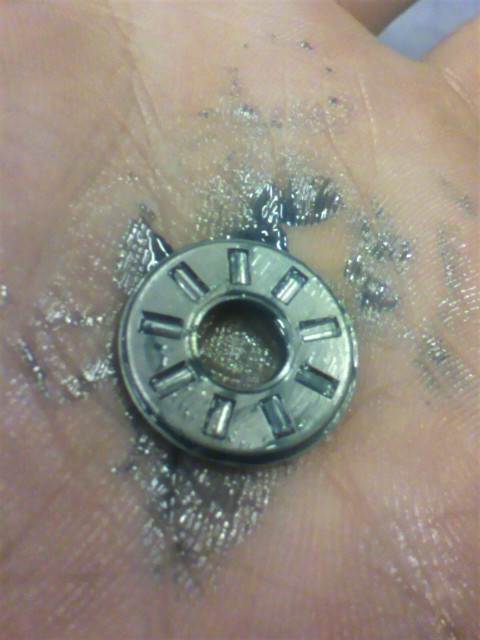

スローアウトベアリングは最初はこんな感じです。組み付けペーストを塗って組み付けていきます。

さて、部品交換・修理も完了し、クラッチの調整やらをしまして、ミッションの入りでも見ようかと思いました所・・・

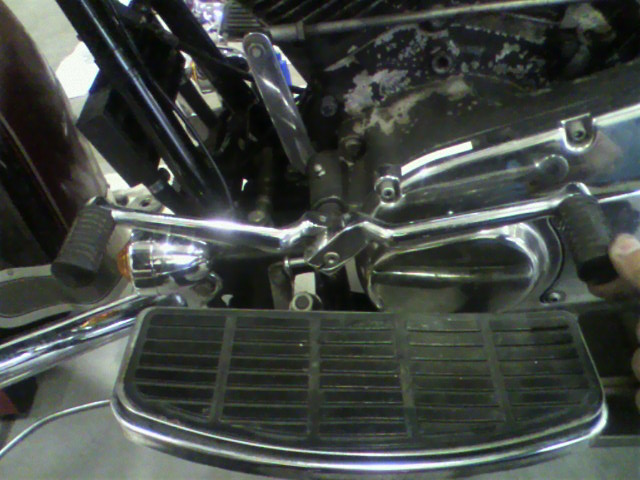

シフトレバーが押したっきり戻ってきません。
本来は踏めばスプリングに力で定位置に戻ってきます。
この症状はトランスミッション内部のリターンスプリングの折損の場合が多いです。修理完了後にまさかの修理必要箇所発見(ToT)

完了できませんでした。ですので明日に続きます。
