<   2011年 07月 ( 17 )   > この月の画像一覧

S&S SHOVEL

先月オイルプレッシャーゲージの動きがおかしくなったと(高油圧保持)相談に来たS&Sエンジンショベルヘッド。

オイル交換をしてみたらオイルに鉄粉が…

オイルフィルタが付いていない車両だったので後付オイルフィルタを装着しゲージが壊れた可能性もあるのでゲージも新品に交換。


しかし今週。やっぱりおかしいのでエンジン分解を視野に入れて調査開始。


手動でリリーフバルブを操作してみて油圧を検査したり。

リリーフバルブの動きや引っかかりを調査したり。

で、カム周り及びポンプを分解する事になり

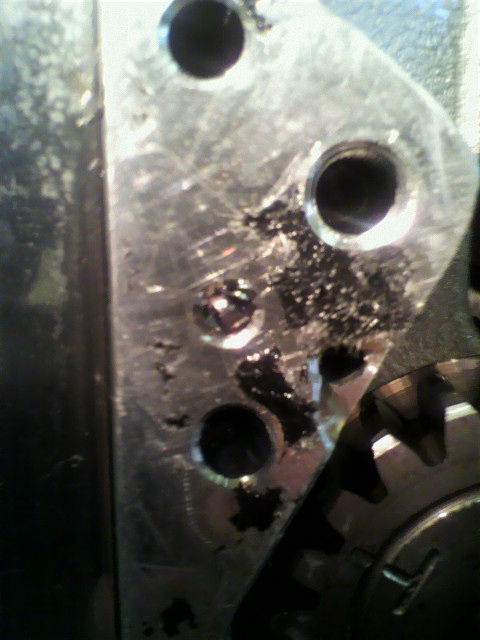

鉄粉がオイルラインを詰まらせていました(ToT)

で、こうなって・・・


こうなりました。


エンジンがどうとか乗り手の乗り方や管理がどうとか言う事では無い、災難と呼べる非常に稀な原因でした。
by tta-harley | 2011-07-30 09:14 | 仕事 | Comments(0)

次から次へと… ※お知らせもあり

チェーンラインが狂っております。


チェーンラインをあわせる為にスプロケットを外そうとすると…

インチの工具が合いません・・・

ボルトを外してみると・・・

メトリック全ネジの為、サイズが合わず・・さらにスプロケットが踊って削れています・・・

案の定・・・・

スプロケットのボルト穴は踊ったせいで楕円に、、まあスプロケットは交換する予定だったから・・・

想定外が・・・



ハブも逝ってます(T。T)ハブ交換です。。。

で、入庫時滑ってずれてたアクスルは・・・

微妙にグラグラ。
アクスルプレートの寸法的にドラムタイプじゃないっぽいし、何これ???

次から次へと悪行が。。。何とか安全に使用出来るようにします。はぁ、、、

インフォメーション
明日30日(土)・明後日31日(日)は定休日を返上いたしまして営業します。
営業時間は土日祝時間となりますのでよろしくお願いします。

by tta-harley | 2011-07-29 10:30 | 仕事 | Comments(0)

コンバージョン

オープンプライマリーになっている車両。

トランスミッションマウントプレートはアルミインナープライマリー装備時のペラペラのマウントのまま



曲がっちゃう事もありますので、パンヘッドのスチールプライマリー用(インナープライマリー非装着用)のごっついマウントプレートにコンバージョン。



フットクラッチ(スーサイドクラッチ)になっていますが、スローアウトは標準装備品。コレもフットクラッチに合わせてアーリータイプにコンバージョン。



オープンプライマリーにしろ、フットクラッチにしろ、機構を変えたならば機能部品を合わせてコンバージョンする事が必要です。
メカニズムを理解してカスタムしているか、大切な事です。
バイクがバイクである為に。それは安全にも繋がります。

たくさんワンオフカスタムしているこの車両。ワンオフが多いが故、やりにくいです。
こうしようか?ああしようか?考えてる間に2時間3時間・・・も少し考えて作って頂きたかったです。

そしてトランスミッションを下ろす時に気付きましたがクラッチハブも壊れていました、、、また部品待ちですllllll(-_-;)llllll
by tta-harley | 2011-07-28 08:58 | 仕事 | Comments(0)

ドライブベルトの交換

セカンダリードライブベルトの交換です。

高耐久な部品です。10万キロ超えててもへっちゃらな状態の物ばかり見ますが、外部的ダメージや調整不良により早期に交換になってしまう事もあります。

今回はダイナモデルですので、ソフテイルに比べるとスイングアームを触らなくて良いので、いくらか早く交換が出来ます。


このような分解箇所の多い作業をするとちょこちょこ不具合箇所の発見に至ります。

T/Mよりオイル漏れ


ヒューマンエラーその1 逆


ヒューマンエラーその2 ワッシャの取り付け箇所間違い



依頼された作業をしつつ、気付いた所を直すのが日課でございます。
オイル漏れ追加修理は有料。
今回のヒューマンエラー×2はメカニック的サービスで無料。

昨日は涼しくて作業がはかどりました。
by tta-harley | 2011-07-23 09:31 | 仕事 | Comments(0)

お知らせ 7/26(火)お休みします

お知らせです。

来週7/26(火)は勝手ながらお休みさせていただきます。
その前日の25(月)は定休日となりますので、

25(月)・26(火)と連休とさせて頂きます。

よろしくお願いします。
TTA オーナーメカニック土田
by tta-harley | 2011-07-21 09:05 | 仕事 | Comments(0)

なんだなかな…

キッカーを分解しようと、オイルのキャップを外してみると…

オイルが溢れ出てきます、、、かなりの量が入っています。。。

キッカーカバーガスケットが飛び出しています。

分解してみると…

ガスケットが上下逆さまで御座います。

オイルスリンガーのスラストベアリング…部品の順番がなんかおかしいwww

分解するまでも無いのですが・・・

ベアリングレスでしたwww
金色のスペーサーですが、真ん中に入ってベアリングのカラーになる部分です。ベアリングが粉砕してなくなた訳ではなく、組み付け時に入れていない、、、と言うか恐ろしく何も分かっていないと言う事で御座います。

こういった類の感じ…仲間内ではお洒落なバイクと言ってます。年式問わずお洒落さん多すぎです(T-T)
by tta-harley | 2011-07-19 09:12 | 日々の事 | Comments(0)

ブラスマフラー

モーターステージ製のブラスマフラー Brass=真鍮

今回スポーツスターに取り付けたのは「ワイルドナローコーン」というタイプです。





トランペットマフラーに似てはいますが他には無い日本人好みな形をしています。ローアングルから撮ってみました(^^)バイクが少し旧車風になりますね。
by tta-harley | 2011-07-18 09:06 | 仕事 | Comments(0)

Black Night 2011.7

昨夜は毎月恒例の夜走り「Black Night」に行ってきました。

TTAでショベルヘッドのU君と待ち合わせて旧車コンビで参加です!



昨夜も楽しくRANしました(^^)

毎月第3土曜日に走ってますので、その時にお暇な方は参加してみませんか?
by tta-harley | 2011-07-17 11:11 | 日々の事 | Comments(0)

オイルクーラーの調子見がてら走ってきました

昨日の定休日
車の外気温計は・・・

39℃を示しています。。。

自分のパンヘッドに取り付けたオイルクーラー。どれほど効果が出るか?この夏のロングツーリングの為にも冷え具合を確認する為に走りに行ってきました。

まずは、愛知県愛西市の喫茶まりへ(^^)
冷たいコーラで体を冷やします!ここまではバイクにオーバーヒート・熱ダレの気はありません。

気さくなマスター「ガンマスさん」

そして次は三重県菰野町のハーレーディーラー「ナルカワ」へ
こちらのディーラーにはHD専門学校の後輩K君がメカニックとして勤めています!

久し振りに会いましたが元気そうで、アイスコーヒーを頂きまして体を冷やします(^^)
とりあえずここまでもオーバーヒートや熱ダレの気はありません。

そしてTTAに向けて帰路につきます。
今回の走行では渋滞・信号を避けられる道をチョイスして走りました。常時エンジンに風を受けながら走ってきましたが、この気温でもオイルクーラーを取り付ける前に比べるとエンジンが放熱してる感があります。

油温計が付いてないのでTTAに帰ってきてすぐさまエンジンオイルの温度を測ってみます。

想像以上の低いエンジンオイルの温度が出ました(^^;)指でオイルを触ってみても触っていられますし、オイルタンクも少し触ってられるぐらいですし、三重から岐阜まで停車しない走りをしたので十分に冷えてくれたと思います。

今回の結果・・・
かなり安心

エンジンの状態もバッチリですし、燃調・点火時期もバッチリ!走り方も経路の選択も完璧!!オイルもちゃんとしたものをきちんと管理してます、そしてオイルクーラーの手助けで、渋滞・高負荷に気を付ければどうやらオーバーヒートから逃れられそうです(*^ー’)b
by tta-harley | 2011-07-16 11:47 | 日々の事 | Comments(0)

03XL フロントローダウン

リアローダウンに伴い、フロントフォークのローダウンです。


ローダウン前


ローダウン後

フロントをローダウンするとサイドスタンドを短いものに変えなくてはならない場合が多々あります。
リアの場合は滅多にありません。
今回は大丈夫でした。
by tta-harley | 2011-07-13 09:18 | 仕事 | Comments(0)
